帶電流截止負反饋的直流調速系統實訓考核裝置 > 產品中心 > 變頻調速、工業自動化實訓裝置 >

[產品型號]：SBXPDM-1 [產品名稱]：電流截止負反饋的直流調速系統實訓考核裝置 [價 格]：元 [在線客服]：

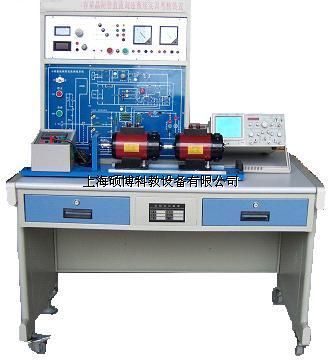

SBXPDM-1帶電流截止負反饋的直流調速系統實訓考核裝置

（采用電壓負反饋和電流正反饋控制，并具有電流截止負反饋環節和串聯微分校正網絡）
一、概述
該裝置采用通用的小容量晶閘管直流調速電路，主電路為單相橋式半控結構，系統采用電壓負反饋和電流正反饋控制，并具有電流截止負反饋環節和串聯微分校正網絡。該裝置符合國家最新《職業標準》和中華人民共和國勞動與社會保障部最新頒發的"實訓設備行業標準"，適合于各類中等職業技術學校。勞動培訓及技能鑒定單位的教學培訓和維修電工的中/高級實操考核和技能鑒定使用。
該裝置留有擴展接口、漏電保護及專門的故障設置箱，可自備機組構成單閉環有靜差直流調速控制系統，可根據教學、考核的要求隨機設置故障點。

二、技術性能
1、輸入電源：?jiǎn)蜗?span> (220V+_1 0％50Hz)
2、交流電源：?jiǎn)蜗?span>AC220V 50Hz
3、整流輸出電壓：DC 180V
4、最大輸出電流：DC2A
5、勵磁電壓：DC180V
6、調速范圍：D=10
7、靜差率 S小于或等于10%
8、工作環境溫度范圍-10℃至+40℃ 相對濕度小于85%（25℃）海拔小于4000米
9、裝置容量小于1.5KVA
三、裝置的基本配置

1． DMO1電源控制屏

（1）交流電源：?jiǎn)蜗唷?span>220V電源(具有輸出短路保護)。

（2）直流電源：220V /0．5A直流勵磁電源，為直流發電機提供勵磁電源。

（3）設有隔離變壓器一只，為人身安全提供了保障，同時也為示波器觀測波形提供了方便。

（3）測量式儀表

1)交流電壓表一只：指示輸入相電壓，精度1.0級

2)直流電壓表一只：鏡面精密指針式直流電壓表(±300V，精度1.0級

3)直流電流表一只：帶鏡面精密指針式直流電流表(±2A，精度1.0級)

（4）故障設置箱：可設置不低于10個故障點。

（5）人身安全保護體系：電壓型漏電保護器，電流型漏電保護裝置，實訓連接線及插座，控制屏兩側設有單相三極220V的電源插座。

2．DM02實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防水、防火、耐磨高密度板，設兩個大抽屜，用于放置工具、存放部件及資料等。并設四個萬向輪和四個固定調節機構，便于移動和固定。
3．DQ03-1固定電機導軌、光碼盤測速系統及智能數顯轉速表
包括高精度光電編碼器，智能數顯轉速表及固定電機導軌等。固定電機導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機之間連接的同心度偏差不超過±5絲，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。
4．DQ09 直流并勵電動機（電樞電壓220V、勵磁電壓220V、額定電流1.2A、轉速1600RPM、功率： 185W ）
5. DQ07-1 直流發電機 240W，220V（制動裝置，模擬負載單元）
6.功率電阻（900歐/150W，90歐/150W）
7. SB07 實驗連接線
實驗連接線：根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
四、本裝置可完成的實訓項目

1．熟悉單結晶體管原理和使用

2．單結晶體管觸發電路的調試與測量
3．單閉環有靜差直流調速控制系統操作實訓
4．單閉環有靜差（具有電流截止負反饋環節）直流調速控制系統參數的測量
5．單閉環有靜差直流調速控制系統故障的檢修
五、示波器（學校自備）
技術參數：Y軸頻帶寬度：DC~20MHz
Y軸靈明度：5mV~5Vdiv
Y軸測量精度：5%
Y軸最大輸出電壓：400V（DC+ACpp）
掃描時間范圍：0.5uS~0.2S、div
擴展×10時，最快為50nS/div
觸發靈敏度：內觸發小于1div，外觸發小于0.5Vpp
X軸頻帶寬度：DC~300KHz
外形尺寸：327×130×377mm
重量：7.2kg
六、信號發生器（學校自備）
雙通道，25 MHz 帶寬，1 mVpp 到 10 Vpp 輸出；14 位垂直分辨率和 1 uHz 頻率分辨率；
50 種內置連續模式、掃描模式、突發模式和調制模式生成各種實驗室測試所需波形。
3.95 英寸專用 TFT 液晶顯示屏；
內置 200MHz，6 位數字頻率計數器。
七、實驗三相變壓器
1.技術參數：容量 0.5KVA 輸入電壓 380V
2.輸出電壓： 220V
3.聯接方式 Y/△任意組合
