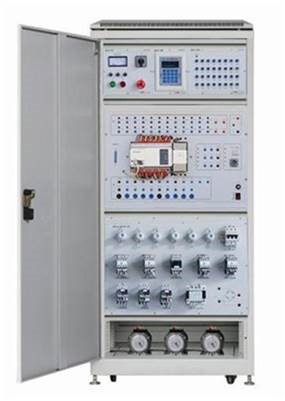

SBJCDQ-1型機床PLC電氣控制實訓考核裝置
一、概 述
機床PLC電氣控制實訓考核裝置,電氣控制與plc應用綜合實訓裝置本課程為機電一體化技術專業的重要專業課，學生在學習了“電工電子技術”等課程以后，通過本課程的學習，獲得電氣控制基本理
論等方面的知識；培養學生獨立工作能力，使用所學理論解決實際問 題，鞏固基本理論并獲得實踐技能。
為了使學生更好地理解和深刻地把握這些知識，并在此基礎上， 訓練和培養實際動手能力以及分析、解決實際工程問題的能力。
機床PLC電氣控制實訓裝置主要培訓機電工程系電氣自動化專業、機電一體化技術專業與數控技術專業《機床電氣排故》《電氣控制故障分析》等課程教學、實訓教學及社會電類相關專業的電氣控制技能培訓等教學任務。機床PLC電氣控制實訓考核裝置能夠開展多種常用機床電氣控制線路的PLC控制改造和維修，讓學生通過實踐訓練，掌握機床PLC控制和操作方法，可完成M7120平面磨床、M7130K平面磨床、M1432A外圓磨床、C6140普通車床、C650-2普通車床、Z3040B搖臂鉆床、X62W萬能銑床、T68臥式鏜床、PDH電動葫蘆等機床的PLC控制改造任務，裝置由多個實訓模塊組成，配備智能考核單元，可對線路進行手動故障設置及自動故障設置；連接各種機床模型（用戶根據需要進行選配）。機床PLC電氣控制實訓考核裝置適用于各院校的PLC培訓、實踐及維修電工技能培訓、考核。機床電器實訓室設備主要承擔自動化類、數控技術專業的實驗實訓教學任務。可滿足《機床電器控制設備》、《工廠電器控制設備》等課程實驗實訓教學條件，同時承擔維修電工技能訓練和考核任務。維修電工實訓裝置，主要由低壓電器、西門子PLC和變頻器來組成，完全滿足高職《機床電器控制設備》、《工廠電器控制設備》教學大綱及維修電工技能訓練項目的要求。此實驗室工廠電器控制設備，實驗項目主要為低壓電器類控制線路。
二、機床PLC電氣控制實訓考核設備特點
1.柜內已安裝有實訓所需元件，如：熔斷器、交流接觸器、熱繼電器、按鈕開關、信號指示燈等，且所有器件的接線都在接線端子排上進行，從而避免了因長期在器件本身進行走線而導致其損壞；
2.采用壓接端子接線工藝，整齊、美觀、可靠；
3.交流接觸器和熱繼電器均采用國內知名品牌產品，接線端子和走線槽均采用國內知名品牌產品；
4.機床PLC電氣控制實訓考核裝置上配有智能考核單元模塊，并設有128×64點陣藍底背光液晶顯示屏及PVC輕觸鍵盤，使考核及信息管理方面更加方便。
三、機床PLC電氣控制實訓考核設備技術參數
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.外形尺寸：800mm ×600mm ×1800mm
4.裝置容量：＜1kVA
四、控制柜配備
1.柜體
柜壁為雙層亞光密紋噴塑結構，1.5mm厚冷軋鋼板、結實牢固、美觀大方。柜體側面裝有總電源開關，后下側留有電源輸入線。
2.柜門
裝有電壓指示儀表、電流指示儀表、電壓指示切換開關、急停按鈕、啟動按鈕、停止按鈕等；控制柜的供電由急停按鈕和啟停開關控制，通過電壓指示切換開關可在電壓指示儀表上分別指示電網的UUV、UVW、UWU線電壓值；電流指示儀表，用來監視負載大小。
3.電源控制系統
電源控制系統由漏電保護開關（總電源開關）、電壓指示、急停按鈕、啟動按鈕、停止按鈕、漏電保護電路及短路保護等組成。通過電源控制系統可對設備電源進行通、斷控制，并為設備提供漏電、短路保護等安全措施。
總電源開關是一個帶有漏電保護的塑殼式低壓斷路器，漏電保護動作電流≤30mA，漏電保護動作時間≤0.1s，符合國家標準。
電壓指示由指針式電壓指示儀表和切換開關組成，通過電壓指示切換開關的切換，可在指示儀表上分別指示電網的UUV、UVW、UWU線電壓值，通過對電網電壓的監測，可以檢查設備輸入電源電壓是否正常，是否有缺相現象。
啟動、停止及急停按鈕作為三相電源輸出控制。
4.人身安全保護體系
電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值（≤30mA），即切斷總電源（≤0.1s）。
電壓型漏電保護器：對線路出現的漏電現象進行保護，使控制屏內的接觸器跳閘，切斷電源，并發出告警聲和指示。
控制柜設有專用接地端子。
5.開關按鈕操作模塊
提供按鈕開關、旋鈕開關、萬能轉換開關等器件，主要器件上設置有故障點，可以進行故障設置。
6.PLC主機模塊
提供三菱FX1N-40MR-001型PLC主機， 24DI/16DO，PLC主機的輸入輸出端口已全部通過端子排引出到面板，輸出點帶有短路及過載保護，并配備擴展模塊實驗區。
7.控制電器模塊（一）
提供智能答題器模塊，配有240×128點陣藍底背光液晶顯示屏及PVC輕觸鍵盤人機接口，可以通過相關的操作進行設故、排故、查看、定時等相關功能的操作；與控制柜側面的故障箱結合使用，可以實現手動和自動兩種設故方式，并裝有熔斷器、斷路器、電阻、信號燈等器件，還有三相電源輸出模塊，帶有指示燈、可以指示三相電源輸出情況。
8.控制電器模塊（二）
裝有直流接觸器、M7120充磁退磁模擬線路板、M7130K電磁吸盤模擬線路板、行程開關、十字開關等器件。
9.接觸器模塊（一）
裝有接觸器等器件。
10.接觸器模塊（二）
裝有接觸器、熱繼電器等器件，轉接端子排。
11.電機模塊
各電動機的接線端都引到該面板上，方便測量和接線。
(1)雙速異步電動機（帶速度繼電器）1臺
(2)三相鼠籠異步電動機 4臺
五、實訓項目
1.三相異步電動機的直接啟動控制
2.三相異步電動機接觸器點動控制
3.三相異步電動機接觸器自鎖控制
4.接觸器聯鎖的三相異步電動機正反轉控制
5.按鈕聯鎖的三相異步電動機接觸器正反轉控制
6.雙重聯鎖的三相異步電動機正反轉控制
7.工作臺自動往返控制
8.三相異步電動機單向起動反接制動控制
9.三相異步電動機的順序控制
10.三相異步電動機的多地控制
11.接觸器控制雙速異步電機的控制電路
12.可編程控制器的基本指令編程練習
13.PLC控制的三相鼠籠式異步電動機點動和自鎖
14.PLC控制的三相鼠籠式異步電動機帶延時正反轉
15.PLC控制的三相鼠籠式異步電動機聯鎖正反轉
16.PLC控制的三相鼠籠式異步電動機反接制動
17.PLC控制雙速異步電機的手動△/YY形切換控制
18.PLC控制雙速異步電機的自動△/YY形切換控制
19.PLC控制的三相鼠籠式異步電動機串電阻起動
20.PLC控制的自動往返
21.PLC控制的兩地啟動停止
22.PLC控制的三相鼠籠式異步電動機順序啟動
23.PLC控制的PDH電動葫蘆
24.PLC控制的C6140型普通車床
25.PLC控制的C650-2型普通車床
26.PLC控制的M7130K型平面磨床
27.PLC控制的M1432A型萬能外圓磨床
28.PLC控制的X62W型萬能銑床
29.PLC控制的T68型臥式鏜床
30.PLC控制的Z3040B型搖臂鉆床
31.PLC控制的M7120型平面磨床
SB-SHY-03機床PLC電氣控制實訓考核裝置
一、概 述
機床PLC電氣控制實訓考核裝置能夠開展多種常用機床電氣控制線路的PLC控制改造和維修，讓學生通過實踐訓練，掌握機床PLC控制和操作方法，可完成M7120平面磨床、M7130K平面磨床、M1432A外圓磨床、C6140普通車床、C650-2普通車床、Z3040B搖臂鉆床、X62W萬能銑床、T68臥式鏜床、PDH電動葫蘆等機床的PLC控制改造任務，裝置由多個實訓模塊組成，配備智能考核單元和人機操作模塊，可對線路進行手動故障設置及自動故障設置；具有通訊接口，可以與上位機聯接，通過計算機可進行機床控制模擬仿真；也可以通過半實物連接接口，連接各種機床模型（用戶根據需要進行選配）。
本裝置適用于各院校的PLC培訓、實踐及維修電工技能培訓、考核。
二、機床PLC電氣控制實訓考核設備特點
柜內已安裝有實訓所需元件，如：熔斷器、交流接觸器、熱繼電器、按鈕開關、信號指示燈等，且所有器件的接線都在接線端子排上進行，從而避免了因長期在器件本身進行走線而導致其損壞；
采用壓接端子接線工藝，整齊、美觀、可靠；
交流接觸器和熱繼電器均采用法國施耐德產品，接線端子和走線槽均采用進口產品；
PLC采用三菱FX3GA-60MR-CM主機；
三、技術參數
輸入電源：三相四線（或三相五線）～380V±10% 50Hz
工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
外形尺寸：800mm×600mm×1800mm
裝置容量：＜1kVA
四、控制柜配備
1.柜體
柜壁為雙層亞光密紋噴塑結構，1.5mm厚冷軋鋼板、結實牢固、美觀大方。柜體側面裝有總電源開關，后下側留有電源輸入線。
柜門
柜門為雙層亞光密紋噴塑結構，2.0mm厚冷軋鋼板，裝有電壓指示儀表、電流指示儀表、電壓指示切換開關、急停按鈕、啟動按鈕、停止按鈕等；控制柜的供電由急停按鈕和啟停開關控制，通過電壓指示切換開關可在電壓指示儀表上分別指示電網的UUV、UVW、UWU線電壓值；電流指示儀表，用來監視負載大小。
2.電源控制系統
電源控制系統由漏電保護開關（總電源開關），電壓指示、急停按鈕、啟動按鈕、停止按鈕、漏電保護電路及短路保護等組成。通過電源控制系統可對設備電源進行通、斷控制，并為設備提供漏電、短路保護等安全措施。
總電源開關采用正泰帶有漏電保護的塑殼式低壓斷路器，漏電保護動作電流≤30mA，漏電保護動作時間≤0.1s，符合國家標準。
電壓指示由指針式電壓指示儀表和切換開關組成，通過電壓指示切換開關的切換，可在指示儀表上分別指示電網的UUV、UVW、UWU線電壓值，通過對電網電壓的監測，可以檢查設備輸入電源電壓是否正常，是否有缺相現象。
啟動、停止及急停按鈕作為三相電源輸出控制。
3.人身安全保護體系：
電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值（≤30mA），即切斷總電源（≤0.1s）。
電壓型漏電保護器：對線路出現的漏電現象進行保護，使控制屏內的接觸器跳閘，切斷電源，并發出告警聲和指示。
控制柜設有專用接地端子。
4.開關按鈕操作模塊
提供按鈕開關、旋鈕開關、萬能轉換開關等器件，主要器件上設置有故障點，可以進行故障設置。
5.PLC主機模塊
提供三菱FX3GA-60MR-CM型PLC主機，36DI/24DO，PLC主機的輸入輸出端口已全部通過端子排引到面板上，輸出點帶有短路及過載保護，并配備擴展模塊實驗區。
6.智能考核模塊（一）
提供智能人機對話平臺（答題器）由中文液晶屏、微電腦、觸摸鍵盤組成。可以通過相關的操作進行設故、排故、查看、定時等相關功能的操作；與控制柜側面的故障箱結合使用，可以實現手動和自動兩種設故方式，并裝有熔斷器、斷路器、電阻、信號燈等器件，還有三相電源輸出模塊，帶有指示燈、可以指示三相電源輸出情況。
7.控制電器模塊（二）
裝有直流接觸器、M7120充磁退磁模擬線路板、M7130K電磁吸盤模擬線路板、行程開關、十字開關、主令開關等器件。
8.接觸器模塊（一）
裝有接觸器等器件。
9.接觸器模塊（二）
裝有接觸器、熱繼電器等器件，還有半實物轉接端子排。
10.電機柜
各電動機的接線端都引到電機柜側面航空插座上，與控制柜之間用航空電纜線連接，同時各電機在面板上都引出測試點，方便實驗時測量。
1.雙速異步電動機（帶速度繼電器）1臺
2.三相鼠籠式異步電動機（三角形）1臺
3.三相鼠籠異步電動機（星型）3臺
4.三相繞線式異步電動機 5臺
（五）實訓項目
1.三相異步電動機的直接啟動控制
2.三相異步電動機接觸器點動控制
3.三相異步電動機接觸器自鎖控制
4.接觸器聯鎖的三相異步電動機正反轉控制
5.按鈕聯鎖的三相異步電動機接觸器正反轉控制
6.雙重聯鎖的三相異步電動機正反轉控制
7.三相鼠籠式異步電動機星/三角轉換控制
8.工作臺自動往返控制
9.三相異步電動機單向起動反接制動控制
10.三相異步電動機的順序控制
11.三相異步電動機的多地控制
12.接觸器控制雙速異步電機的控制電路
13.可編程控制器的基本指令編程練習
14.PLC控制的三相鼠籠式異步電動機點動和自鎖
15.PLC控制的三相鼠籠式異步電動機帶延時正反轉
16.PLC控制的三相鼠籠式異步電動機聯鎖正反轉
17.PLC控制的三相鼠籠式異步電動機反接制動
18.PLC控制雙速異步電機的手動△/YY形切換控制
19.PLC控制雙速異步電機的自動△/YY形切換控制
20.PLC控制的三相鼠籠式異步電動機自動星/三角轉換
21.PLC控制的三相鼠籠式異步電動機手動星/三角轉換
22.PLC控制的三相鼠籠式異步電動機串電阻起動
23.PLC控制的自動往返
24.PLC控制的兩地啟動停止
25.PLC控制的三相鼠籠式異步電動機順序啟動
26.PLC控制的PDH電動葫蘆
27.PLC控制的C6140型普通車床
28.PLC控制的C650-2型普通車床
29.PLC控制的M7130K型平面磨床
30.PLC控制的M1432A型萬能外圓磨床
31.PLC控制的X62W型萬能銑床
32.PLC控制的T68型臥式鏜床
33.PLC控制的Z3040B型搖臂鉆床
34.PLC控制的M7120型平面磨床
35.PLC控制的Z3050型搖臂鉆床
36.PLC控制的Z35型搖臂鉆床
37.PLC控制的M7475B型平面磨床
38.PLC控制的20/5T型橋式起重機
|
